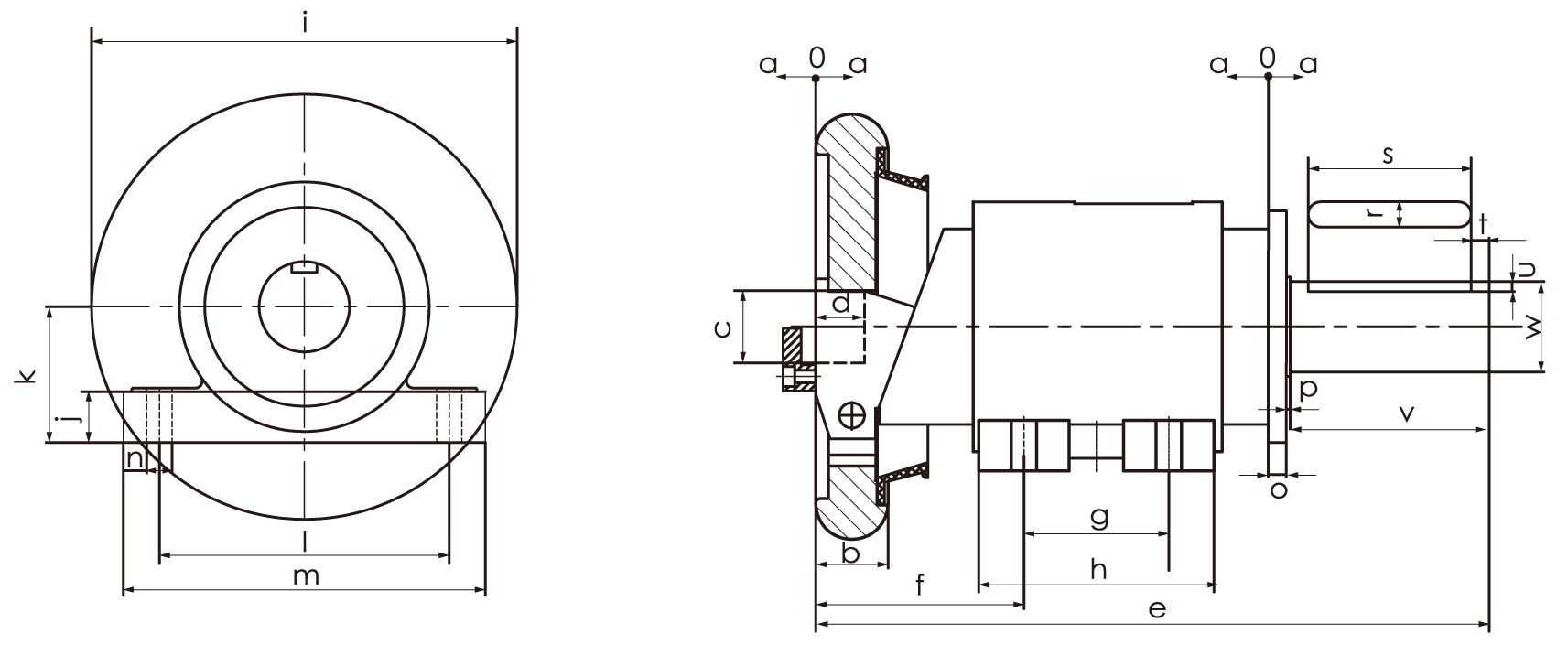

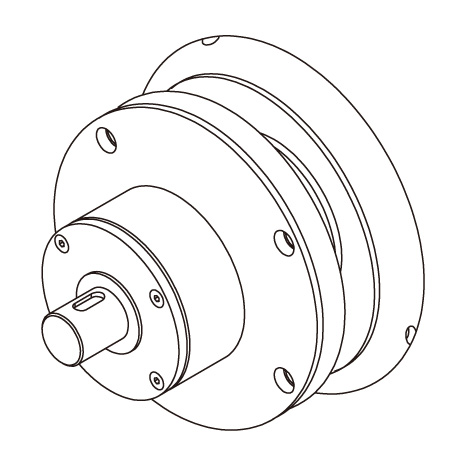

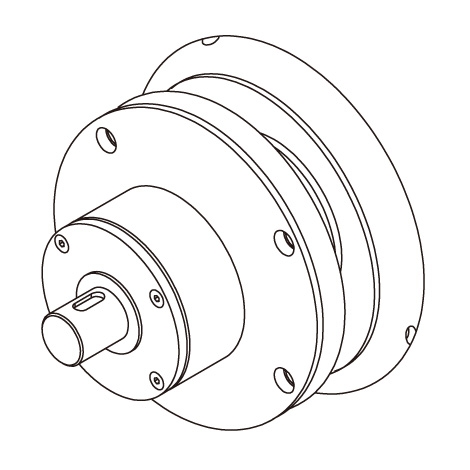

Mandril de Seguridad Deslizante de Montaje de Pie con Extremo de Eje SKW28A1

Modelo	SKW28 A1/A2	SKW35 A1/A2	SKW50 A1/A2
Carga máxima del haz	700 kg	1400 kg	2800 kg
Torsión máxima	17 kgfm (170 NM)	30 kgfm (300 NM)	110 kgfm (1100 NM)
Barra cuadrada	22~30	30~4O	40~50

Modelo	SKW28A1	SKW28A2	SKW35A1	SKW35A2	SKW50A1	SKW50A2
Ajuste	50	100	50	100	50	100
a	25	50	25	50	25	50
b	25	25	32	32	40	40
c	22-30	22-30	30-40	30-40	40-50	40-50
d	22	22	25	25	27	27
e	322.5	422.5	338.5	438.5	372.5	472.5
f	100	125	103	128	115	140
g	90	90	90	90	80	80
h	130	130	122	122	130	130
ɸi	150	150	212	212	235	235
j	18	18	30	30	28	28
k	50	50	55	55	75	75
l	110	110	140	140	160	150
m	145	145	168	168	200	200
ɸn	13	13	14	14	14	14
o	10	10	10	10	10	10
p	1.5	1.5	2	2	2	2
r p9	8	8	12	12	14	14
s	40	40	70	70	90	90
t	15	15	5	6	10	10
u	4	4	5	5	5.5	5.5
v	70	70	82	82	110	110
ɸ wk6	28	28	42	42	50	50

La longitud y OD del eje están disponibles por encargo.
Aston Tech Ltd. se reserva el derecho de cambiar los materiales y especificaciones sin aviso previo.

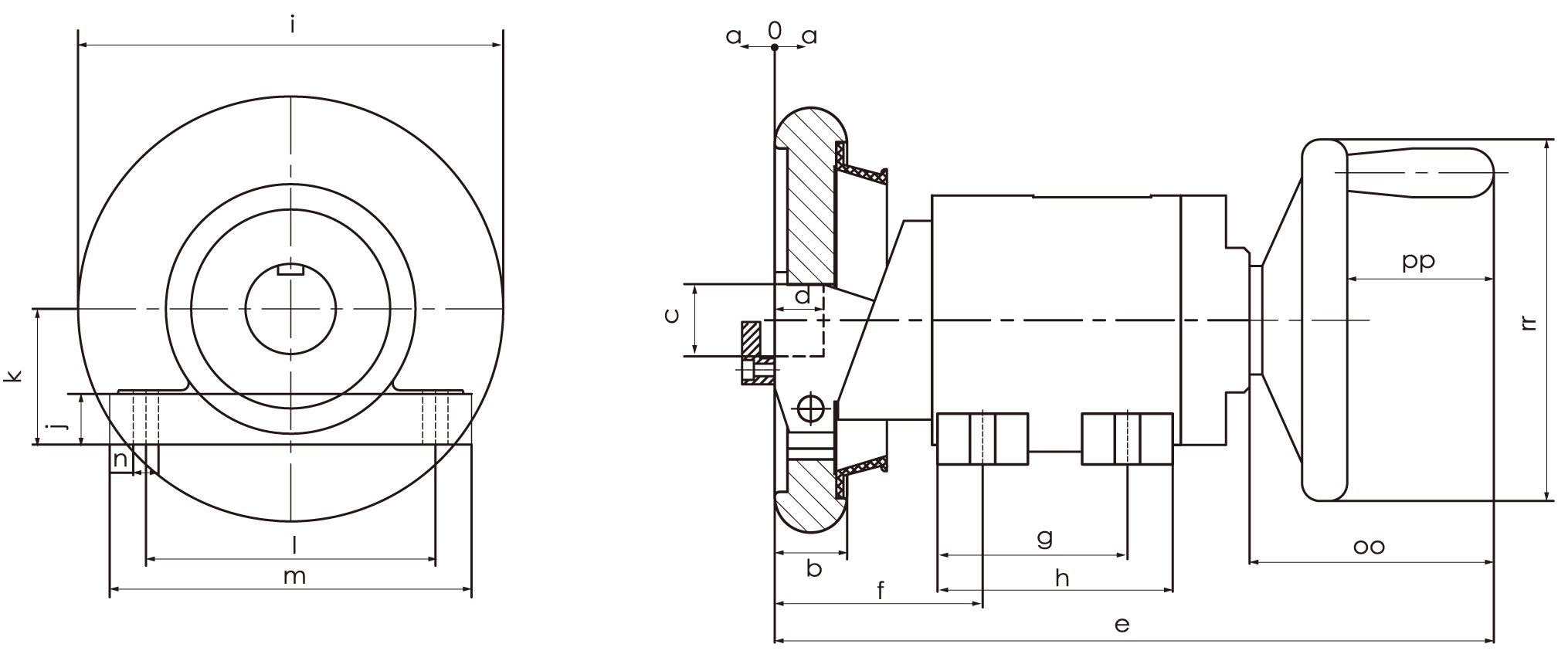

Modelo	SKO28	SKO35 A1/A2	SKO50 A1/A2
Carga máxima del haz	700 kg	1400 kg	2800 kg
Torsión máxima	17 kgfm (170 NM)	30 kgfm (300 NM)	110 kgfm (1100 NM)
Barra Cuadrada	22~30	30~40	40~50

Modelo	SKO28A1	SKO28A2	SKO35A1	SKW35A2	SKW50A1	SKW50A2
Ajuste	50	100	50	100	50	100
a	25	50	25	50	25	50
b	25	25	32	32	40	40
c	22-30	22-30	30-40	30-40	40-50	40-50
d	22	22	25	25	27	27
e	360	465	387	483	397.5	473
f	100	125	103	128	115	140
g	90	90	90	90	80	80
h	130	130	122	122	130	130
ɸi	160	160	212	212	235	235
j	18	18	30	30	28	28
k	50	50	55	55	75	75
l	110	110	140	140	160	160
m	145	145	168	166	200	200
ɸn	13	13	14	14	14	14
o o	83.5	83.5	87.5	87.5	102.5	102.5
p p	63	63	82	82	81	81
ɸ rr	125	125	160	160	200	200

La longitud y OD del eje están disponibles por encargo.
Aston Tech Ltd. se reserva el derecho de cambiar los materiales y especificaciones sin aviso previo.
